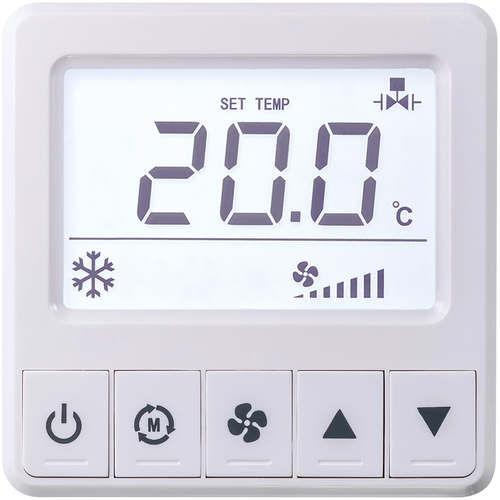

Панели управления LCF02
Протокол
-
RS485 Modbus
-
-
Исполнение
-
2AO3DO
-
3AO2DO
-
5DO
-
6WV Fancoil
-
C Fancoil
-
-
Питание
-
24 V
-
-
| Бренд | Thermokon |
| Семейство | Easysens |
Технические данные
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Измеряемые значения | температура |
| Выходное напряжение | тип С: 0..10 V (охлаждение) |
| тип 6WV: 0..10 V (б-Wege-Ventil отопление / охлаждение) | |
| Переключающий контакт | Зх свободно открытый контакт (Зх ступень вентиляции I fancoil), гип С: дополнительно 1х свободно открытый контакт (охлаждение), 250 V, max. Last 5 А |
| Напряжение питания | 15..24 V = (±10%) SELV |
| Потребляемая мощность | в среднем 3 W (24 V =) |
| Диап. измер. температуры | +1..+50 °C |
| Точ. измер. температуры | ±1 К (в среднем при 21 °C) |
| Входа | 1х цифорвой вход для беспотенциального контакта (оконного датчика, точки россы) |
| 1х цифорвой вход для беспотенциального контакта (Датчики движения, выключатель) | |
| Функции управления | задатчик уставки +1..+50 °C, заводские настройки (+16..+30°C) |
| Отображение | LCD 64x41 mm, белой подсветкой |
| Корпус | ABS, чисто-белый |
| Степень защиты | IP20 в соответствии DIN EN 60529 |
| Подключение питания | клемма винтовая, max. 1,5 mm2 |
| Окружающие условия | -10..+50 °C. max. 85% гН без конденсации |
| Монтаж | в стандартный подрозетник (0=60 mm, глубиной не менее 45 mm) |
Подробное описание
Комнатный термостат предназначена для управления воздушными конвекторами с 2-х (Тип C) и 4-х (Тип 6WV) трубной системой. Термостат имеет дисплей с кнопками для интуитивного управления климатом в помещении. Устройство предназначено для инсталляции в стандартную монтажную коробку (подрозетник).
