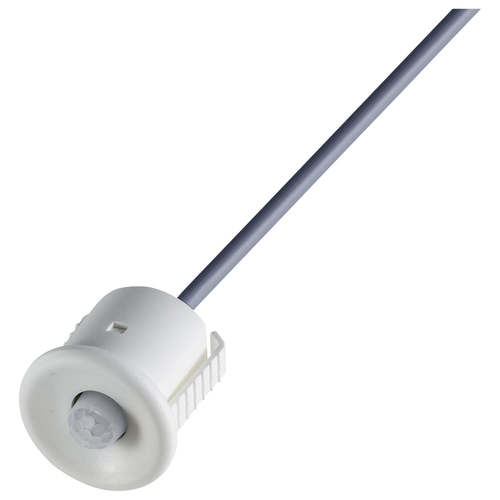

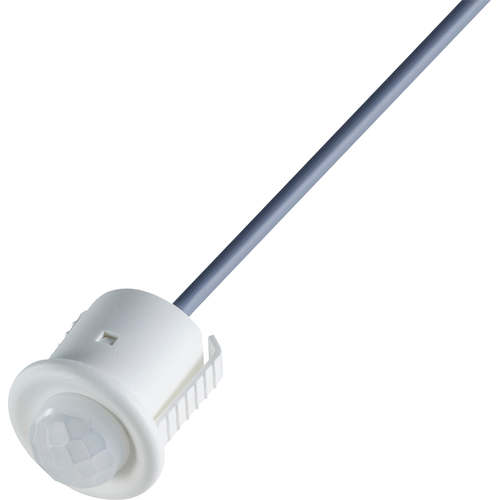

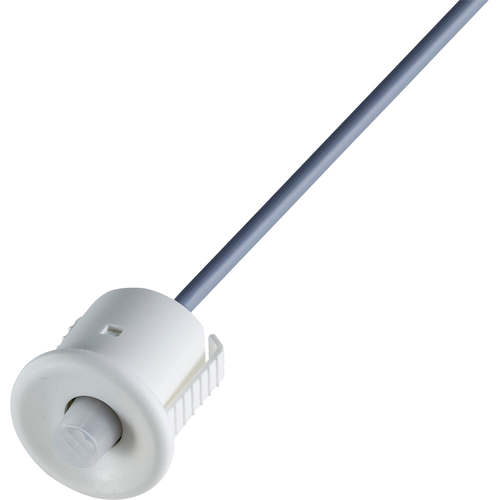

Thermokon RDI
Технические данные
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Измеряемые значения | движение |
| Переключающий контакт | замыкающий беспотенциальный контакт для 24 V, нагрузка max. 1 А (резистивная), с задержкой на отключение 8 секунд |
| Напряжение питания | 15..24 V = (±10%) ил и 24 V ~ (±10%) SELV |
| Потребляемая мощность | в среднем 0,5 W (24 V =) 11,1 VA (24 V ~) |
| Диапазон детектирования | Standard: максимальная дальность 10м, При расстоянии 2,5 m образуется зона обнаружения движения около 7,1х5,3 т. Коническая форма линзы, угол открытия 100/93 (H/V) |
| Small Range: максимальная дальность 5 м, При расстоянии 2,5 m образуется зона обнаружения движения около 6x4,3 т, Коническая форма линзы, угол открытия 100/82 (H/V) | |
| Spot: максимальная дальность 5 м, При расстоянии 2,5 m образуется зона обнаружения движения около 1,7x1 т, Коническая форма линзы, угол открытия 38/22 (H/V) | |
| Измерительный элемент | PIR-детектор (инфракрасный свет) |
| Корпус | ABS, чисто-белый |
| Степень защиты | IP20 в соответствии DIN EN 60529 |
| Подключение питания | съемная клемма, max. 1,5 mm2 |
| соединительный кабель PVC, 2х 0=0,25 mm2, серый, длина=15 cm | |
| Окружающие условия | -20..+50 еС, max. 85% гН без конденсации |
Подробное описание
Потолочный датчик движения для скрытого монтажа в подвесной потолок. Имеются 3-и типа устройств с разными по размерам зонами срабатывания. Датчик может быть использован для управления светом или систем управления климатом, в целях энергосбережения в неиспользуемых помещениях.
